Bailibo-Tests – Erkennung und Analyse der piezoelektrischen Reaktion piezoelektrischer Filme unter zyklischer Belastung

Piezoelektrischer Film ist ein zentrales Funktionsmaterial in den Bereichen intelligente Sensorik, Energiegewinnung, Präzisionsfahren und anderen Bereichen. Sein piezoelektrisches Reaktionsverhalten unter zyklischer mechanischer Belastung ist die entscheidende Grundlage für die Bewertung der Betriebszuverlässigkeit von Materialien und die Optimierung des Aufbereitungsprozesses. Leerlaufspannungs- und Kurzschlussstromtests unter zyklischer Belastung können das dynamische Verhalten der mechanoelektrischen Kopplung piezoelektrischer Filme genau charakterisieren und wichtige Datenunterstützung für die Grundlagenforschung zu Materialien und Geräteanwendungen liefern.

Die Essenz des piezoelektrischen Effekts ist die reversible Umwandlung von mechanischer Energie und elektrischer Energie. Wenn der piezoelektrische Film zyklischer Zug-, Druck- oder Biegebeanspruchung ausgesetzt wird, erfährt die interne elektrische Domäne eine gerichtete Ablenkung, wodurch induzierte Ladungen auf der Elektrodenoberfläche erzeugt werden, die eine messbare Leerlaufspannung und einen Kurzschlussstrom bilden. Unter Leerlaufspannung versteht man die Potentialdifferenz zwischen Elektroden, wenn kein externer Strompfad vorhanden ist. Seine Amplitude und Stabilität spiegeln direkt die Ladungserzeugungsfähigkeit und den Grenzflächenzustand des Materials wider; Der Kurzschlussstrom ist der Momentanstrom, wenn die Elektroden kurzgeschlossen werden, und spiegelt die Ladungsfreisetzungsrate und die dynamischen Reaktionseigenschaften des piezoelektrischen Films wider. Die Kombination der beiden kann die piezoelektrische Aktivität und die mechanoelektrische Umwandlungseffizienz des Materials umfassend bewerten.

Der Testprozess folgt den Prinzipien der Standardisierung und hoher Präzision, um sicherzustellen Genauigkeit und Wiederholbarkeit der Daten. Vor dem Test muss die Probe des piezoelektrischen Films vorbehandelt werden, um Oberflächenflecken und Verunreinigungen zu entfernen und einen guten Kontakt zwischen der Elektrode und dem Film sicherzustellen. Die Probe muss in einer Umgebung mit konstanter Temperatur und Luftfeuchtigkeit platziert werden, um Störungen durch Umgebungsfaktoren auszuschließen. Während des Tests wird eine servogesteuerte mechanische Belastungsplattform verwendet, um eine kontrollierbare periodische zyklische Belastung auf die Probe auszuüben. Die Spannungsamplitude, -frequenz und -wellenform (Sinuswelle, Rechteckwelle usw.) können genau an die Prüfanforderungen angepasst werden. Durch das hochpräzise Spannungserfassungssystem (Auflösung bis zu Mikrovolt-Ebene) und das hochempfindliche Stromerkennungsmodul werden die Leerlaufspannungsschwankung und das Kurzschlussstromsignal unter zyklischer Belastung in Echtzeit erfasst, um die gleichzeitige Erfassung und Aufzeichnung von Kraftbelastung und elektrischen Signalen zu erreichen.

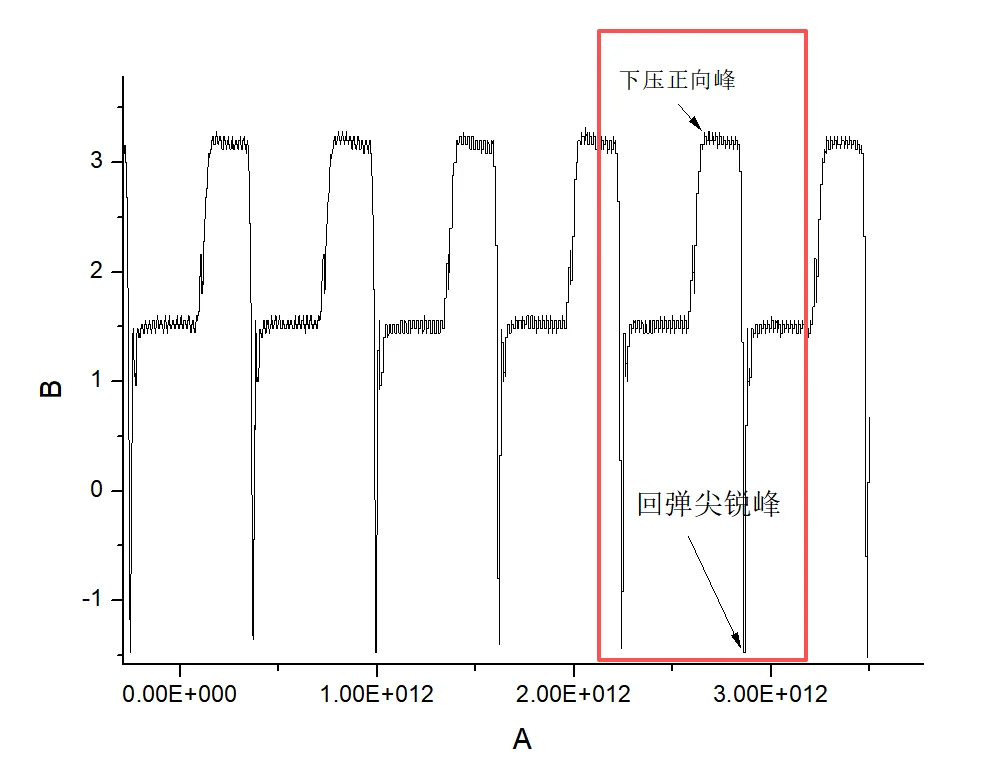

Verglichen mit dem herkömmlichen statischen piezoelektrischen Koeffiziententest kommt der piezoelektrische Reaktionstest unter zyklischer Belastung näher an den tatsächlichen Betriebsbedingungen des Materials. In Anwendungsszenarien wie flexiblen Sensoren und tragbaren Geräten ist der piezoelektrische Film über einen langen Zeitraum wiederholten mechanischen Verformungen ausgesetzt. Das Dämpfungsgesetz, die Ermüdungseigenschaften und die dynamische Reaktionsstabilität seiner piezoelektrischen Leistung bestimmen direkt die Lebensdauer und Zuverlässigkeit des Geräts. Durch diesen Test können die Änderungskurven von Spannung und Strom mit der Anzahl der Zyklen ermittelt, die Leistungsentwicklungsregeln des Materials unter langfristiger zyklischer Belastung analysiert, der intrinsische Mechanismus der elektromechanischen Kopplung aufgedeckt und wissenschaftliche Grundlagen für die Optimierung der Materialformel, die Verbesserung des Polarisationsprozesses und das Design der Gerätestruktur bereitgestellt werden.

Mit der Ausweitung der Anwendungen piezoelektrischer Filme in der High-End-Elektronik, neuen Energien und anderen Bereichen werden derzeit höhere Anforderungen an die Erkennungsgenauigkeit und Testabmessungen piezoelektrischer Reaktionen gestellt. Die Prüfung der Leerlaufspannung und des Kurzschlussstroms unter zyklischer Belastung als wichtiges Mittel zur Charakterisierung der Leistung piezoelektrischer Folien kann die Einschränkungen der Prüfung einzelner statischer Parameter effektiv ausgleichen, wissenschaftlichen Forschern dabei helfen, ein tiefgreifendes Verständnis der dynamischen mechanischen und elektrischen Kopplungseigenschaften von Materialien zu erlangen und die Entwicklung und industrielle Anwendung leistungsstarker piezoelektrischer Folienmaterialien zu fördern.
