Pruebas de Bailibo: análisis de la tecnología de prueba de fuerza cíclica de voltaje de circuito abierto de película piezoeléctrica

Como material funcional que puede realizar la conversión mutua de energía mecánica y energía eléctrica, la película piezoeléctrica se usa ampliamente en campos como sensores, recolectores de energía y microactuadores. Para evaluar su confiabilidad y durabilidad en entornos de uso real, las pruebas de fuerza de ciclo de voltaje de circuito abierto se han convertido en uno de los métodos importantes de evaluación del desempeño.

1. Principios básicos de prueba

El efecto piezoeléctrico de la película piezoeléctrica es su característica funcional principal. Cuando el material se deforma bajo la acción de una fuerza externa, se producirá una separación de carga en el interior y se formará una señal de voltaje en la superficie; por el contrario, el material también se deformará cuando se aplique un campo eléctrico. La prueba de fuerza cíclica de voltaje de circuito abierto se basa en este principio y monitorea la estabilidad de salida de voltaje de la película en el estado de circuito abierto simulando cargas mecánicas periódicas en condiciones de trabajo reales.

Durante la prueba, la película piezoeléctrica se sometió a una tensión mecánica que cambiaba periódicamente y se registró la respuesta de voltaje del circuito abierto resultante. A medida que aumenta el número de ciclos, se analiza la salida de voltaje en busca de atenuación o fluctuación para evaluar las características de fatiga del material y la confiabilidad operativa a largo plazo.

2. Métodos y procedimientos de prueba

La prueba de fuerza cíclica de voltaje de circuito abierto estándar generalmente incluye los siguientes pasos clave:

Primero se requiere la preparación de la muestra. La película piezoeléctrica polarizada se encapsula y se protege con una película de poliimida, luego se fija sobre el sustrato rígido usando pegamento de resina epoxi y se conecta a los cables de prueba para formar una estructura de placa de prueba completa.

En segundo lugar, cree el sistema de prueba. Las plataformas de prueba de uso común incluyen sistemas de vigas en voladizo vibrantes y dispositivos de prueba de carga constante, que pueden causar deformaciones periódicas de la muestra a través de señales sinusoidales o actuadores piezoeléctricos. La frecuencia de prueba generalmente se establece dentro del rango de frecuencia natural de primer orden de la película o sistema de prueba.

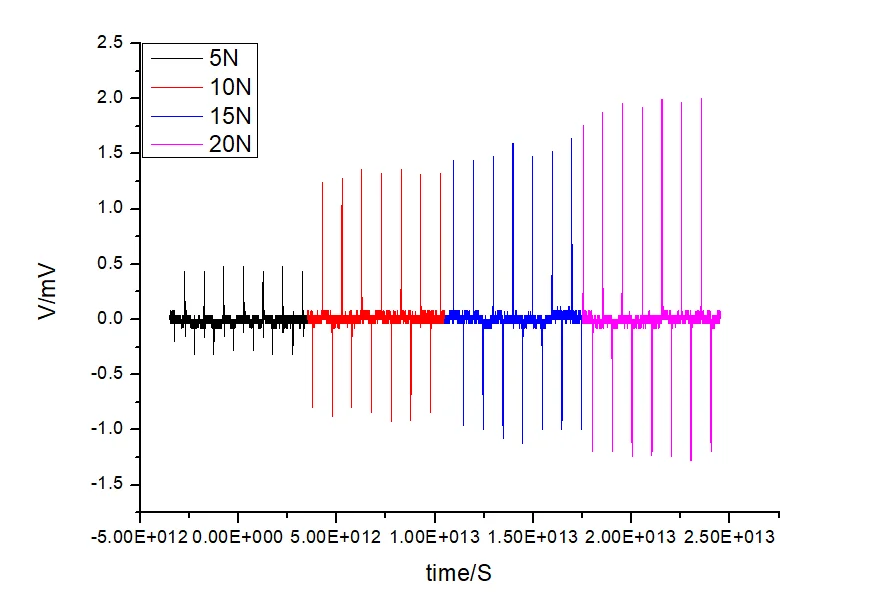

El último paso es la recopilación y el análisis de datos. Supervise el cambio del voltaje de salida con el número de ciclos en el estado de circuito abierto y registre el valor cuadrático medio, el voltaje máximo y otros parámetros del voltaje. Algunas pruebas aplicarán diferentes niveles de presión (como 30 MPa, 80 MPa, 100 MPa, etc.) al mismo tiempo para evaluar el rendimiento en diferentes condiciones de carga.

3. Indicadores de evaluación e importancia

Los contenidos principales de evaluación de la prueba de fuerza del ciclo de voltaje de circuito abierto incluyen el ciclo de vida, la tasa de atenuación de voltaje y los indicadores de estabilidad. Generalmente, la prueba puede cubrir el rango de 10^4 a 10^8 ciclos. En condiciones ideales, el voltaje del circuito abierto debería permanecer estable en diferentes tiempos de ciclo sin una tendencia a la baja obvia.

Esta prueba puede reflejar el rendimiento de fatiga mecánica del material de la película, la confiabilidad del contacto de los electrodos y la integridad de la estructura del empaque. Cuando hay una atenuación de voltaje significativa, puede indicar problemas como microfisuras dentro de la película, desprendimiento de electrodos o degradación del rendimiento del aislamiento.

IV. Campos de aplicación

La prueba de fuerza cíclica de voltaje de circuito abierto de película piezoeléctrica se usa ampliamente en los siguientes campos:

Dispositivos portátiles y recolectores de energía: estos productos requieren un contacto frecuente con el movimiento humano o la vibración ambiental, y las pruebas garantizan que su salida de voltaje sea estable y confiable durante el funcionamiento a largo plazo.

Sensores y dispositivos MEMS: los sensores de presión en los campos industrial y médico tienen requisitos de durabilidad extremadamente altos, y las pruebas pueden verificar si el producto cumple con los estándares relevantes como IEC 62047.

Electrónica de consumo: los componentes de retroalimentación de vibración en dispositivos portátiles como teléfonos móviles y relojes inteligentes deben verificar su vida útil mediante pruebas de ciclo.

V. Resumen

La prueba de fuerza del ciclo de voltaje de circuito abierto es un vínculo clave en la evaluación de la confiabilidad del rendimiento de las películas piezoeléctricas. Al simular el ciclo de carga mecánica en condiciones de trabajo reales, proporciona una base científica para la optimización de materiales, la mejora de procesos y el diseño de productos. Con el rápido desarrollo de tecnologías como Internet de las cosas y dispositivos portátiles inteligentes, este tipo de pruebas seguirá desempeñando un papel importante en la promoción de la aplicación de películas piezoeléctricas.
