Spectromètre d'impédance diélectrique ultra-haute température MatMeas DMS1650 | Analyseur de propriétés diélectriques jusqu'à 800°C — 1

Aperçu

Le spectromètre d'impédance diélectrique ultra-haute température MatMeas DMS1650 est un système intégré spécialement développé pour l'étude des propriétés électriques des matériaux diélectriques en conditions de température ultra-élevée.

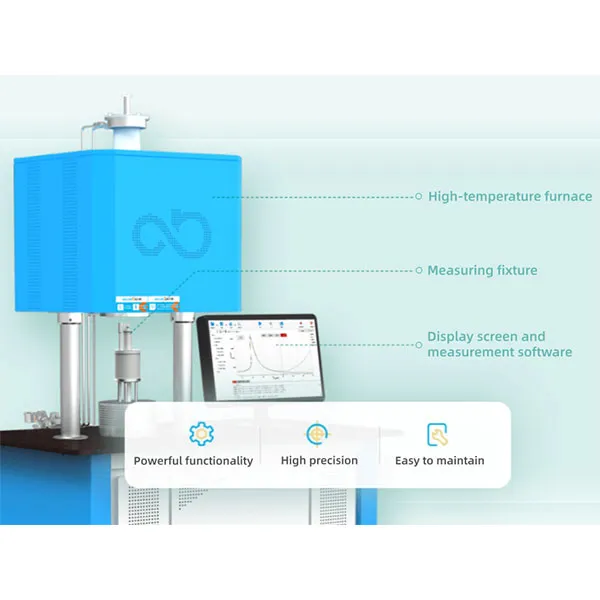

L'instrument réunit four haute température, montage de mesure de précision, logiciel de commande avancé et affichage intégré sur une plateforme compacte. Selon le principe du condensateur à plaques parallèles, le système permet une caractérisation précise de la constante diélectrique, des pertes diélectriques et de la spectroscopie d'impédance sur une large plage de températures et de fréquences.

Le système prend en charge les essais en atmosphère ambiante, à haute température, sous vide et sous atmosphères gazeuses contrôlées, pour étudier le comportement diélectrique en fonction de la température, de la fréquence et du temps.

Grâce à sa régulation thermique stable et à sa conception intégrée, le DMS1650 assure des mesures diélectriques fiables et répétables pour céramiques, composants électroniques et matériaux fonctionnels avancés. Il est largement utilisé dans les universités, instituts de recherche et laboratoires industriels pour la R&D sur les matériaux diélectriques.

Spécifications

Paramètre Spécification
Plage de températures Température ambiante ~ 1600°C
Précision de régulation thermique ±3°C
Méthode de régulation thermique Régulation PID de précision
Vitesse de chauffage 0–10°C/min (typique 3°C/min)
Plage de fréquences ~20 Hz – 1 MHz
Précision de mesure Dépend des spécifications de l'analyseur d'impédance connecté.
Principe de mesure Méthode du condensateur à plaques parallèles
Voie de mesure Monovoie
Taille d'échantillon Diamètre < 20 mm, épaisseur < 5 mm

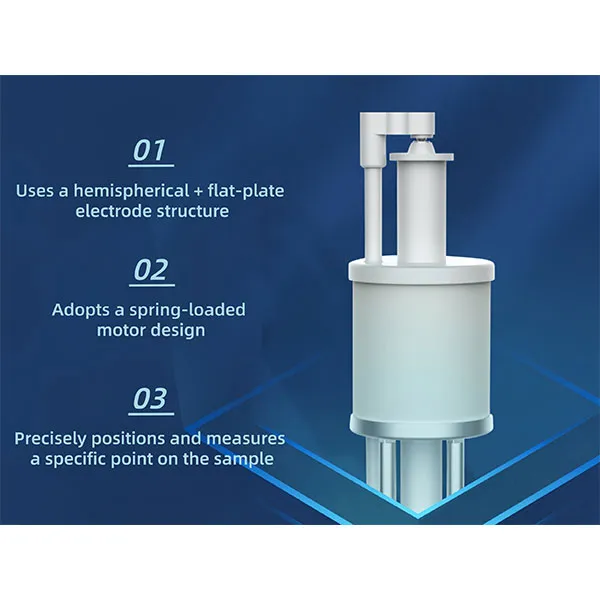

Matériau des électrodes Électrodes en platine (supérieure et inférieure)
Environnement de mesure Atmosphère gazeuse en flux
Température de fonctionnement 5 °C – 40 °C
Alimentation 220 V / 60 Hz ~ 4800 W
Dimensions 1260 x 760 x 1727mm(L×l×H)
Masse 200kgs
Garantie 1 an

Applications

  1. Diélectrique
    Matériaux céramiques — Caractérisation des propriétés diélectriques des céramiques ferroélectriques, piézoélectriques et diélectriques micro-ondes.
  2. Électronique
    Matériaux pour composants — Évaluation des performances diélectriques des condensateurs, isolants et substrats électroniques.
  3. Fonctionnel
    Matériaux oxydes — Étude de la réponse diélectrique des pérovskites et céramiques oxydes avancées à haute température.
  4. Stockage d'énergie
    Matériaux — Étude du comportement diélectrique des céramiques de stockage d'énergie à haute température et des matériaux pour condensateurs diélectriques.
  5. Recherche académique
    Largement utilisé dans les universités et instituts de recherche pour l'étude avancée des matériaux diélectriques.

FAQ

  • Quel est le principal principe de mesure de M ?

    M est conçu à l'aide de méthodes avancées de caractérisation électrique pour mesurer le spectromètre d'impédance diélectrique avec une extrême précision, éliminant la résistance du plomb et les fluctuations de température.

  • Quels exemples de formes et de formulaires sont pris en charge ?

    Le système prend en charge les géométries d'échantillons standard, notamment les blocs solides, les disques circulaires à feuilles minces et les barres rectangulaires avec des supports de test spécialisés.

  • M est-il conforme aux normes internationales de laboratoire ?

    Oui, toutes les mesures sont entièrement conformes aux normes internationales telles que les normes ASTM, IEEE et GB/T pour fournir des données publiables de qualité recherche.
