Bailibo Testing-Analisi tecnica della prova della costante dielettrica relativa dei substrati ceramici

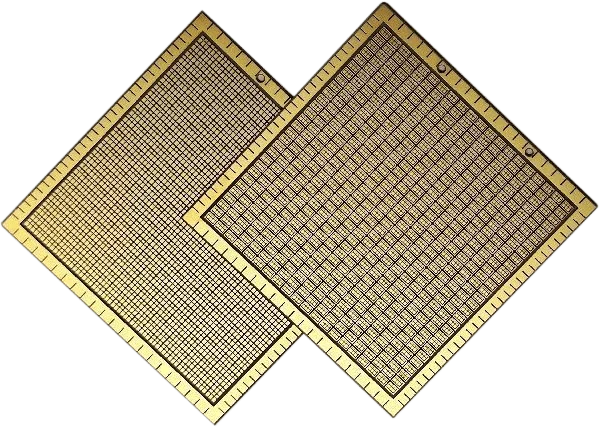

Nei campi dei moderni imballaggi elettronici e delle comunicazioni ad alta frequenza, i substrati ceramici (come l'ossido di alluminio, il nitruro di alluminio, il nitruro di silicio, ecc.) svolgono un ruolo fondamentale nel supporto meccanico e nell'interconnessione elettrica. La costante dielettrica relativa (εr), come grandezza fisica del nucleo che caratterizza il grado di polarizzazione e la capacità di accumulo di energia di un materiale sotto un campo elettrico, determina direttamente la velocità di trasmissione e l'impedenza caratteristica dei segnali nel substrato. Testare accuratamente questo parametro è di fondamentale importanza per la progettazione di circuiti ad alta frequenza e per la ricerca e lo sviluppo dei materiali.

Le basi fisiche del test

La costante dielettrica relativa è solitamente definita come: il rapporto tra la capacità di un condensatore che utilizza il materiale da testare come mezzo e la capacità di un condensatore delle stesse dimensioni che utilizza il vuoto come mezzo. Questa costante adimensionale riflette la capacità del materiale di legare le cariche sotto un campo elettrico alternato. Nel contesto dei test reali, la costante dielettrica appare spesso insieme al valore della tangente di perdita dielettrica (tanδ), che caratterizza le caratteristiche di dissipazione energetica del materiale in un campo elettrico alternato.

Metodo di prova del nucleo

Per le esigenze di test dei substrati ceramici, l'industria adotta principalmente i seguenti principi di test standardizzati basati su diversi intervalli di frequenza e forme di campione:

1. Metodo della capacità a piastre parallele

Questo è il metodo di test più basilare nella banda a bassa frequenza (solitamente da 1 MHz a diversi MHz) ed è anche lo standard nazionale GB/T Percorsi tecnici comunemente utilizzati in 5594.4-2015. Il suo principio si basa sulla formula della capacità a piastre parallele: il substrato ceramico da testare è considerato un dielettrico e viene posizionato tra due elettrodi metallici per formare un condensatore a piastre. Misurare la capacità (Cx) del condensatore con un misuratore LCR di precisione. Partendo dalla premessa che l'area effettiva dell'elettrodo (S) e lo spessore del campione (d) sono noti, la costante dielettrica viene calcolata sostituendola nella formula.

Tuttavia, questo metodo presenta il limite di una bassa precisione di misurazione per substrati sottili durante il funzionamento effettivo ed è suscettibile a interferenze dovute a scarso contatto degli elettrodi o traferri superficiali. Per eliminare l'influenza della capacità parassita, la misurazione ad alta precisione utilizza solitamente il metodo a tre elettrodi anziché il semplice metodo a due elettrodi.

2. Metodo della cavità risonante

Quando la frequenza operativa sale alla banda delle microonde (GHz), il metodo a piastre parallele è difficile da garantire la precisione a causa dei significativi effetti dei bordi e delle maggiori perdite di radiazioni. Al momento, il metodo della cavità risonante è diventato la scelta principale per i test ad alta frequenza. Il principio è quello di posizionare il substrato ceramico nella zona di induzione del campo elettromagnetico della cavità risonante. L'intervento della ceramica disturberà la frequenza di risonanza e il fattore di qualità (valore Q) della cavità. Misurando la deviazione della frequenza e le variazioni del valore Q, è possibile dedurre la costante dielettrica relativa del materiale insieme al modello elettromagnetico. Questo metodo è molto sensibile all'anisotropia del substrato sottile e può fornire contemporaneamente dati sulla costante dielettrica e sulla perdita ad alte frequenze, con una precisione significativamente migliore rispetto al metodo di estrapolazione a bassa frequenza.

3. Metodo della linea di trasmissione

Questo metodo serve principalmente alla progettazione di circuiti a microonde. Realizzando una specifica linea a microstriscia o struttura di guida d'onda complanare, si misura il ritardo di fase o l'impedenza caratteristica della linea di trasmissione, calcolando così la costante dielettrica effettiva del substrato. Poiché la struttura del test è altamente coerente con l'applicazione effettiva del circuito, il valore di riferimento di progettazione di questo metodo è spesso superiore a quello del semplice test della capacità delle piastre.

La prova della costante dielettrica relativa dei substrati ceramici non è una semplice lettura di un singolo valore, ma un progetto sistematico che prevede l'interazione di più campi fisici (elettricità, calore, forza). Dalla misurazione di precisione a bassa frequenza basata su standard nazionali in laboratorio all'analisi ad ampio spettro ad alta temperatura che simula le condizioni di lavoro reali, ciascun metodo di prova serve una specifica fase di ricerca e sviluppo e di controllo qualità. Solo selezionando metodi di prova appropriati e procedure di prova rigorose possiamo ottenere dati dielettrici che riflettono veramente le proprietà intrinseche dei materiali e hanno valore di progettazione ingegneristica.
