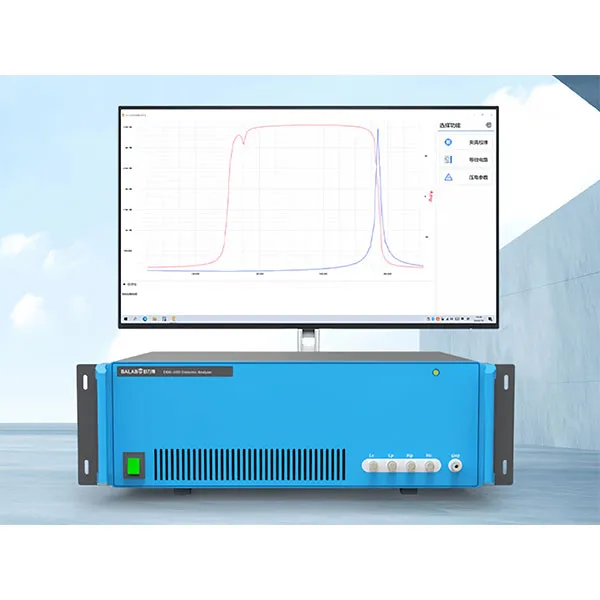

MatMeas 高精度圧電セラミックパラメータアナライザ PCA1000 — 1

概要

MatMeas の PCA1000 圧電セラミック パラメータ アナライザは、共振解析技術を使用して圧電セラミックの包括的な性能パラメータを評価するように設計されています。このシステムにより、誘電率、機械的品質係数、電気機械結合係数、周波数特性を迅速かつ直感的に測定できます。圧電材料を分析し、製品の品質を向上させ、材料開発を加速するために、研究室や工業生産ラインで広く使用されています。

仕様

パラメータ 値
誘電パラメータ Z、θ、C、D、ε’、ε”、tgδ、Z’、Z”、コールコール
圧電パラメータ kp、kt、k31、k33、Qm、d31、d33、d15
特性周波数 fr、fa、fs、fp、fm、fn
等価回路 C0、C1、R1、L1

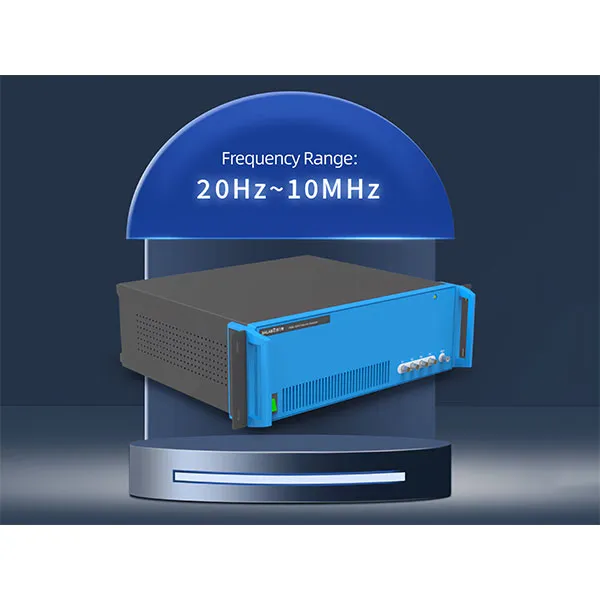

周波数範囲 20 Hz – 10 MHz

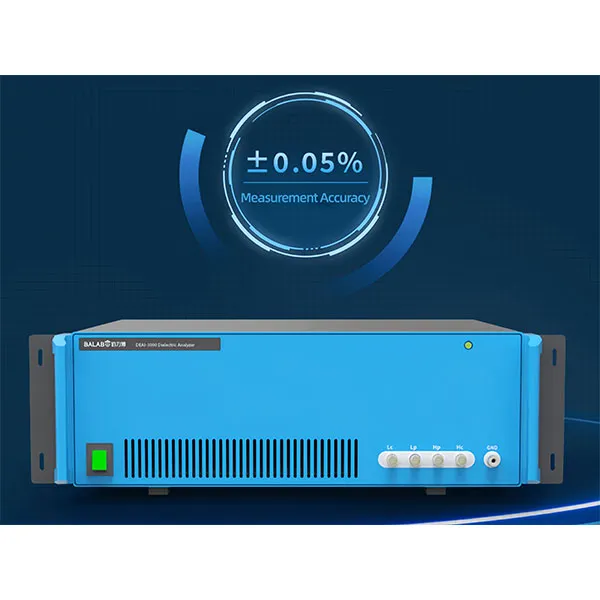

測定精度 ±0.05%
サンプルサイズ φ ≤ 20 mm、厚さ ≤ 5 mm
機器の寸法 340 × 336 × 147 mm
電源 220 V / 50 ～ 60 Hz
体重 3kg
保証 1年

アプリケーション

  1. 圧電セラミックス材料の研究
  2. 強誘電体および誘電体材料の試験
  3. 電子部品開発
  4. 大学および研究機関の研究室
  5. 圧電部品の工業用品質管理

さらに詳しく

PCA1000 アナライザーの特長
PCA1000 システムは、測定治具、データ収集および分析ソフトウェアを単一のプラットフォームに統合します。これにより、研究者はセラミック材料の主要な誘電パラメータと圧電パラメータを迅速に取得できます。

PCA1000 インテリジェント スイープ テクノロジー
アナライザはインテリジェントな周波数掃引を実行して、インピーダンス スペクトルと誘電体スペクトルを取得します。これは、エンジニアが共振特性を評価し、圧電材料の性能を最適化するのに役立ちます。

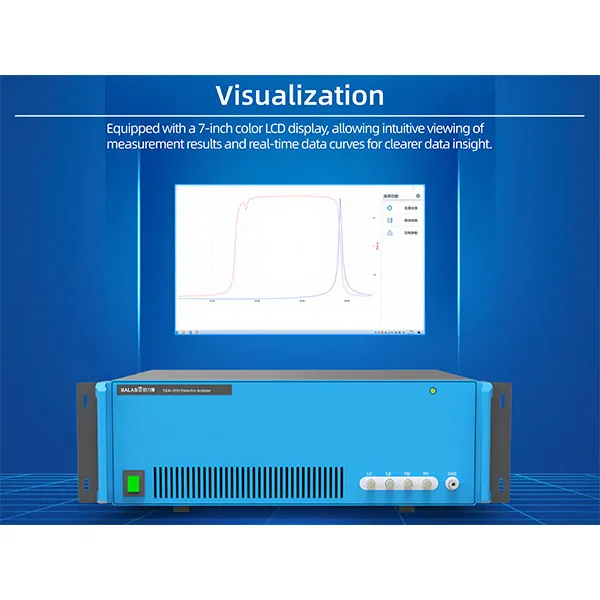

PCA1000 の視覚化とデータ分析
ソフトウェアインターフェイスにはリアルタイム曲線、コールコールプロット、等価回路モデルが表示され、測定結果の効率的な解釈が可能になります。

よくある質問

  • M の主な測定原理は何ですか?

    M は、圧電分極システムを非常に正確に測定するための高度な電気的特性評価方法を使用して設計されており、リード線の抵抗や温度変動を排除します。

  • どのようなサンプル形状とフォームがサポートされていますか?

    このシステムは、専用の試験治具を備えた固体ブロック、円形の薄板ディスク、長方形の棒などの標準的なサンプル形状をサポートします。

  • M は国際検査基準に準拠していますか?

    はい、すべての測定値は ASTM、IEEE、GB/T 規格などの国際規格に完全に準拠しており、公開可能な研究グレードのデータを提供します。
