Bailibo 테스트--압전 필름 히스테리시스 루프 테스트 분석

강유전성 기능성 소재인 압전필름의 히스테리시스 루프(P-E 곡선)는 강유전성 및 압전 특성을 특성화하는 핵심 기반입니다. 분극 강도와 외부 전기장의 비선형 상관관계 및 히스테리시스 특성을 직관적으로 반영할 수 있으며, 재료 메커니즘 연구, 공정 최적화 및 장치 설계를 위한 핵심 매개변수 지원을 제공합니다. Bailibo Testing의 압전 필름 히스테리시스 루프 테스트는 정상 온도/가변 온도, 전파/반파의 4가지 핵심 모드를 다루며 다양한 시나리오의 성능 특성화 요구 사항에 맞춰 조정됩니다.

히스테리시스 루프 테스트의 핵심 원리는 강유전체 재료의 자발 분극 특성에서 비롯됩니다. 압전 필름 내부에는 수많은 작은 전기 영역이 있습니다. 외부 필드가 없으면 전기 영역이 무질서하게 배열되고 거시적 분극 강도는 0입니다. 교류 전기장이 인가된 후, 전기 영역은 전기장의 방향에 맞춰 방향이 지정되고 정렬되며 분극은 반전되고 분극 강도는 비선형적으로 변경됩니다. 전기장이 반전되면 전기 도메인 반전에 히스테리시스 효과가 발생하고 최종적으로 닫힌 P-E 루프가 형성됩니다. 이는 강유전체 재료와 일반 유전체를 구별하는 핵심 기호입니다. 주류 테스트에서는 강유전체 분석기와 고전압 전력 증폭기를 사용하여 분극 플립 전류를 포착하고 실시간으로 루프 곡선을 생성하는 Sawyer-Tower 회로 방법을 사용합니다.

테스트 모드에서 정상 온도 P-E(전파)가 기본 특성화 모드이며, 이는 포화 분극 강도(Ps), 잔류 분극 강도(Pr) 및 항전계(Ec)와 같은 핵심 매개변수를 얻기 위해 실온에서 완전한 양 및 음의 교번 전기장을 적용합니다. Ps는 물질의 최대 분극 능력을 반영하고, Pr은 전기장이 제거된 후에도 분극을 유지하는 능력을 반영하며, Ec는 전기 도메인 반전에 필요한 전계 강도를 나타냅니다. 세 가지는 물질 에너지 저장 밀도, 장치 안정성 및 구동 에너지 소비와 직접적인 관련이 있습니다. 이 모드는 일상적인 성능 검사 및 기본 매개변수 교정에 적합합니다.

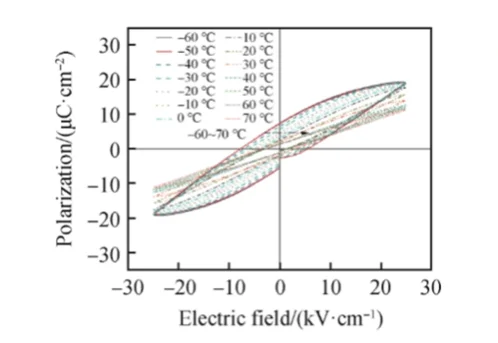

가변 온도 P-E(전파) 집속 온도가 편광 특성에 미치는 영향. 압전 필름의 전기 도메인 구조와 분극 반전 동작은 온도에 매우 민감합니다. 온도가 증가하면 전기 영역의 열 이동이 강화되어 루프가 더 얇아지고 길어지며 Ps, Pr 및 Ec는 모두 감소하는 경향을 보입니다. 다양한 온도에서의 전파 테스트를 통해 재료의 강유전성 상전이 온도, 고온 안정성 및 분극 감쇠 규칙을 명확히 할 수 있어 재료 선택 및 고온 작동 장치(예: 항공우주 센서, 고온 드라이버)의 구조 설계에 대한 데이터 지원을 제공합니다.

상온 P-E(반파)는 단일 편파 방향의 응답 특성에 초점을 맞춰 단방향 교류 전기장만 적용합니다. 전파 모드와 비교하여 반파 모드는 역편파 간섭을 피하고 단방향 편파 뒤집기의 어려움, 누설 전도 특성 및 재료의 분극 피로 거동을 정확하게 특성화할 수 있습니다. 단방향 구동 장치(예: 압전 마이크로 펌프 및 단극 센서)의 성능 평가에 적합합니다. 또한 복잡한 작업 조건에서 데이터 분석을 단순화하고 테스트 오류를 ​​줄일 수 있습니다.

가변 온도 P-E(반파장)는 온도와 단방향 전기장의 이중 변수를 결합하여 재료의 단방향 분극 특성에 대한 온도 조절 메커니즘을 정확하게 나타냅니다. 이 모드는 장치의 실제 작동에서 단방향 전기장-온도 결합 환경을 시뮬레이션하고, 극한 온도에서 재료의 단방향 분극 안정성, 누설 전류 변화 및 고장 메커니즘을 평가하고, 극한 환경에서 장치 신뢰성 설계를 위한 핵심 기반을 제공할 수 있습니다.

압전 필름 히스테리시스 루프 테스트에는 샘플 준비 및 테스트 조건에 대한 엄격한 제어가 필요합니다. 시료의 접촉이 잘 이루어지도록 상부 전극과 하부 전극을 준비해야 합니다. 테스트 중에는 누출 전도의 영향을 줄이기 위해 실리콘 오일에 담가 두었습니다. 삼각파는 일반적으로 테스트 파형으로 사용됩니다. 주파수는 필름의 특성에 따라 조정됩니다. 샘플의 고전압 항복을 방지하려면 루프가 포화될 때까지 전압을 점진적으로 높여야 합니다. 4가지 테스트 모드는 서로를 보완하며 상온에서 고온까지, 양방향에서 단방향까지 압전 필름의 분극 특성을 포괄적으로 다룰 수 있어 기초 재료 연구 및 엔지니어링 응용 분야에 체계적이고 정확한 성능 데이터 지원을 제공합니다.
