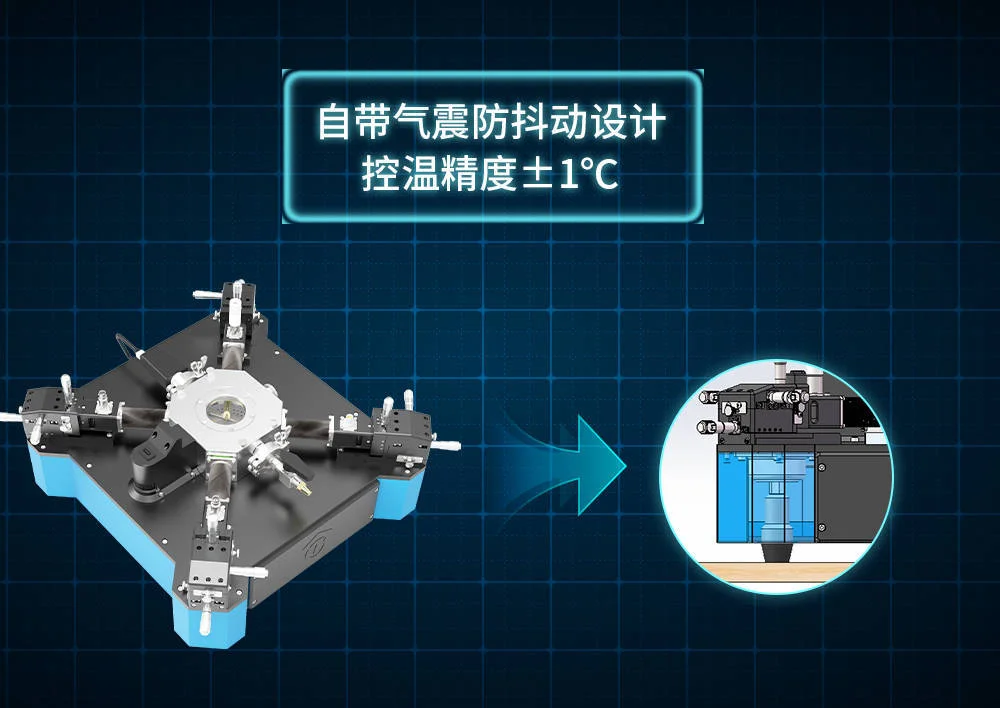

Методы и области применения технологии испытаний петли гистерезиса сегнетоэлектрических тонких пленок

Испытание петли гистерезиса тонких сегнетоэлектрических пленок является основным методом характеристики электрических свойств сегнетоэлектрических материалов и широко используется в области исследований новых функциональных материалов и разработки устройств. Этот тест раскрывает основные свойства сегнетоэлектриков, регистрируя, как интенсивность поляризации материала изменяется под действием внешнего электрического поля.

1. Основная концепция петли электрического гистерезиса

Петля электрического гистерезиса относится к петле P-E, образованной интенсивностью поляризации P сегнетоэлектрического материала, изменяющейся нелинейно с внешним электрическим полем E под действием сильного переменного электрического поля и проявляющей гистерезис в определенном температурном диапазоне. Петлевая характеристика этой двузначной функции является признаком того, что сегнетоэлектрические материалы отличаются от обычных диэлектриков, а также является ключевой основой для оценки того, обладает ли материал сегнетоэлектрическими свойствами.

Механизм формирования петли электрического гистерезиса обусловлен переориентацией электрических доменов внутри сегнетоэлектрика. Когда внешнее электрическое поле постепенно увеличивается от нуля, электрические домены начинают поворачиваться, и интенсивность поляризации соответственно увеличивается; при снятии электрического поля часть электрических доменов остается ориентированной, образуя остаточную поляризацию; когда обратное электрическое поле продолжает действовать, направление поляризации изменится.

2. Основные методы испытаний

В настоящее время при тестировании петли гистерезиса используются две основные схемы измерения:

1. Метод схемы Сойера-Тауэра

Схема Сойера-Тауэра является традиционным и широко используемым методом. Схема состоит из источника питания высокого напряжения, опорного конденсатора Сх и конденсатора постоянной емкости С0. Переменное электрическое поле подается через источник сверхнизкочастотного высокого напряжения. Основной принцип таков: поскольку емкость выборки C намного больше, чем емкость образца Cx, напряжение горизонтального отклонения пропорционально напряжению на образце, отражающему напряженность электрического поля E; напряжение вертикального отклонения пропорционально заряду на Cx, отражающему интенсивность поляризации P, и, таким образом, на осциллографе наблюдается кривая P-E.

2. Метод измерения виртуальной наземной моды

Виртуальная наземная мода — это усовершенствованный метод, разработанный в последние годы. Его схема состоит из источника сигнала, испытуемого образца, усилителя тока и интегратора. Этот метод исключает необходимость во внешней емкости, что позволяет снизить влияние паразитных компонентов. Точность теста зависит только от точности внутренних компонентов прибора, что облегчает калибровку и калибровку. При использовании режима виртуальной земли один конец образца поддерживается при нулевом напряжении (виртуальная земля), измеряется ток, необходимый для поддержания этого состояния, а затем интегратором измеряется заряд, накопленный на образце.

Остаточная поляризация (Pr): остаточная поляризация, когда внешнее электрическое поле равно нулю, является ключевым параметром для таких приложений, как сегнетоэлектрическая память.

Коэрцитивное поле (Ec): интенсивность внешнего электрического поля, необходимая для уменьшения интенсивности поляризации до нуля, что характеризует легкость переворота электрического домена.

Кроме того, в ходе испытания можно получить и другие параметры, такие как емкость, ток утечки, усталостные характеристики и т. д.

4. Области применения

Испытание петли гистерезиса сегнетоэлектрических тонких пленок имеет важное прикладное значение в следующих областях:

Развитие памяти: оценка способности сохранения поляризации сегнетоэлектрической оперативной памяти (FRAM).

Датчики и преобразователи: анализируют характеристики динамического отклика материалов в переменных электрических полях.

Исследование сверхрешеточных материалов: исследование характеристик самоутечки при возбуждении прямоугольными импульсами.

Мультиферроики: электрические характеристики, характеризующие связанные магнитоэлектрические свойства.

Являясь основным методом определения характеристик сегнетоэлектрических материалов, испытание петли гистерезиса оказывает прямое влияние на точность последующей разработки приложений. Выбор подходящей схемы измерения, строгий контроль условий испытаний и правильный анализ параметров являются ключом к обеспечению достоверности данных. С развитием измерительных технологий оценка характеристик тонких сегнетоэлектрических пленок будет продолжать развиваться в направлении более высокой точности и более широкого применения.
